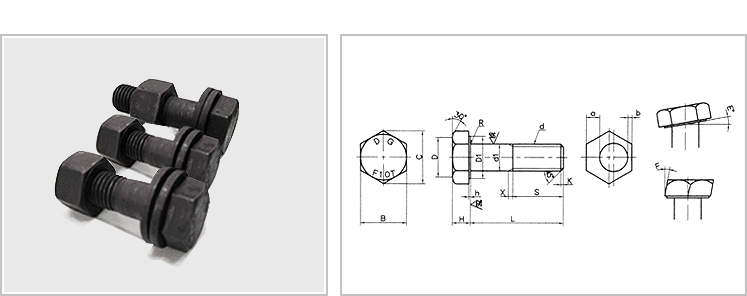

DIMENSIONAL STANDARDS (BOLTS) |
Unit : mm |
|
Nom
Size
d |
d1 |
H |
B |
C |
D |
D1 |
r |
K |
a-b |
E |
F |
h |
s |
기준
치수 |
허용차 |
기준
치수 |
허용차 |
기준
치수 |
허용차 |
app
rox |
app
rox |
최소 |
반경 |
app
rox |
최대 |
최대 |
최대 |
app
rox |
기준
치수 |
허용차 |
| M12 |
12 |
+0.7
+0.2 |
8 |
±0.8 |
22 |
0
-0.8 |
25.4 |
20 |
20 |
0.8~1.6 |
2 |
0.7 |
1˚ |
2˚ |
0.6 |
25 |
+5
0 |
| 16 |
16 |
10 |
27 |
31.2 |
25 |
25 |
1.2~20 |
0.8 |
30 |
| 20 |
20 |
+0.8
-0.4 |
13 |
±0.9 |
32 |
0
-1 |
37 |
30 |
29 |
2.5 |
0.9 |
35 |
+6
0 |
| 22 |
22 |
14 |
36 |
41.6 |
34 |
34 |
1.1 |
40 |
| 24 |
24 |
15 |
41 |
47.3 |
39 |
39 |
1.6~2.4 |
3 |
1.2 |
45 |
|
|
|
DIMENSIONAL STANDARDS (NUTS) |
Unit : mm |
|
Nom
Size
d |
Outsidedia.
external.
thread |
H |
B |
C |
D |
D |
a-b |
E |
F |
h |
| 기준치수 |
허용차 |
기준치수 |
허용차 |
approx |
approx |
최소 |
최대 |
최대 |
최대 |
approx |
| M12 |
12 |
12 |
±0.35 |
22 |
0
-0.8 |
25.4 |
20 |
20 |
0.5 |
1˚ |
2˚ |
0.6 |
| 16 |
16 |
16 |
27 |
31.2 |
25 |
25 |
0.8 |
| 20 |
20 |
20 |
±0.4 |
32 |
0
-1 |
37 |
30 |
30 |
0.9 |
| 22 |
22 |
22 |
36 |
41.6 |
34 |
34 |
1.1 |
| 24 |
24 |
24 |
41 |
47.3 |
39 |
39 |
1.2 |
|
