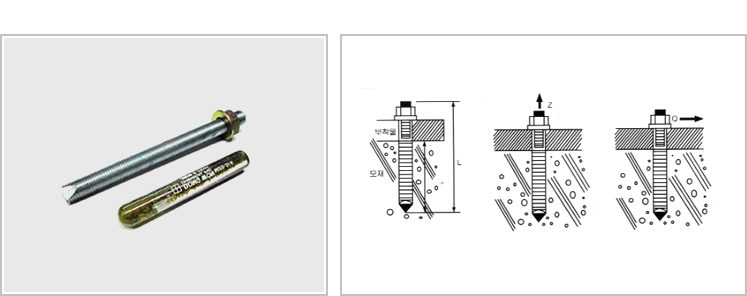

케미칼 앙카의 종류 및 제원 |
Unit : mm |
|
|
|
| 종
류 |
M8 |
M10 |
M12 |
M16 |
M20 |
M24 |
M30 |
| (D) 앙카구멍직경 |
10 |
12 |
14 |
18 |
25 |
28 |
35 ~ 40 |
| (T)
앙카구멍깊이 |
80 |
90 |
110 |
125 |
170 |
210 |
280 |
STANDARD
(L) 스터드볼트길이 |
L1
110 |
130 |
130 |
145 |
240 |
290 |
380 |
| L2 |
|
160 |
165 |
|
|
|
| L3 |
|
|
190 |
|
|
|
|
|
|
케미칼 앙카의 인발강도 |
Unit : mm |
|
|
|
| 콘크리트의
압축강도 |
M8 |
M10 |
M12 |
M16 |
M20 |
M24 |
M30 |
| βW=180kg/㎠ |
X |
1.6 |
2.1 |
2.6 |
4.9 |
8.6 |
13.5 |
18.5 |
| S |
0.3 |
0.4 |
0.5 |
0.7 |
1.6 |
1.7 |
2.3 |
| βW=210kg/㎠ |
X |
1.8 |
2.7 |
3.6 |
6.0 |
11.1 |
17.2 |
20.5 |
| S |
0.3 |
0.4 |
0.5 |
0.8 |
1.7 |
1.8 |
2.4 |
| βW=250kg/㎠ |
X |
2.0 |
2.9 |
4.2 |
6.5 |
13.1 |
18.1 |
22.4 |
| S |
0.3 |
0.4 |
0.6 |
0.8 |
1.8 |
1.8 |
2.7 |
| βW=350kg/㎠ |
X |
2.3 |
3.4 |
5.1 |
7.7 |
15.0 |
20.0 |
26.3 |
| S |
0.4 |
0.5 |
0.7 |
1.0 |
2.1 |
2.2 |
3.1 |
| βW=450kg/㎠ |
X |
2.5 |
3.7 |
5.5 |
8.4 |
16.3 |
21.8 |
28.6 |
| S |
0.4 |
0.6 |
0.8 |
1.1 |
2.2 |
2.3 |
3.4 |
|
