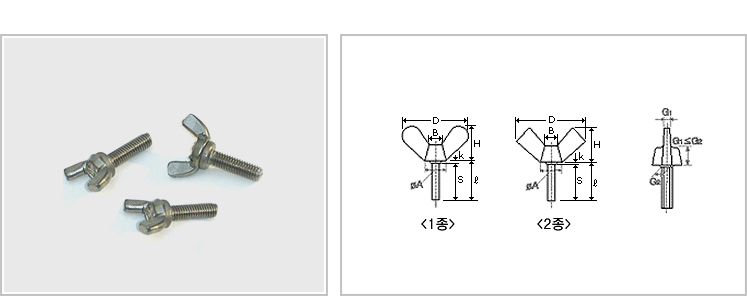

1종 KS B 1005 JIS B 1184 |
Unit : mm |
|
|
|
| 나사호칭
(d) |
A
최소 |
B
약 |
C
최소 |
D |
H |
G1
최대 |
G2
최대 |
k
약 |
길이
L |
| M2 |
4 |
3 |
2 |
12 |
6 |
2.5 |
3 |
0.4 |
5 ~ 30 |
| M2.2 |
4 |
3 |
2 |
12 |
6 |
2.5 |
3 |
0.4 |
5 ~ 30 |
| * (M2.3) |
4 |
3 |
2 |
12 |
6 |
2.5 |
3 |
0.4 |
5 ~ 30 |
| M2.5 |
5 |
4 |
3 |
16 |
8 |
2.5 |
3 |
0.45 |
5 ~ 30 |
| * (M2.6) |
5 |
4 |
3 |
16 |
8 |
2.5 |
3 |
0.45 |
5 ~ 40 |
| M3 x 0.5 |
5 |
4 |
3 |
16 |
8 |
2.5 |
3 |
0.6 |
5 ~ 40 |
| M4 x 0.7 |
7 |
6 |
4 |
20 |
10 |
3 |
4 |
0.8 |
6 ~ 40 |
| M5 x 0.8 |
8.5 |
7 |
5 |
25 |
12 |
3.5 |
4.5 |
0.9 |
8 ~ 50 |
| M6 |
10.5 |
9 |
6 |
32 |
16 |
4 |
5 |
1 |
8 ~ 60 |
| M8 |
14 |
12 |
8 |
40 |
20 |
4.5 |
5.5 |
1.2 |
12 ~ 80 |
| M10 |
18 |
15 |
10 |
50 |
25 |
5.5 |
6.5 |
1.5 |
14 ~ 100 |
| M12 |
22 |
18 |
12 |
60 |
30 |
7 |
8 |
2 |
18 ~ 100 |
| (M14) |
26 |
22 |
14 |
70 |
35 |
8 |
9 |
2 |
20 ~ 120 |
| M16 |
26 |
22 |
14 |
70 |
35 |
8 |
9 |
2 |
22 ~ 120 |
| (M18) |
30 |
25 |
16 |
80 |
40 |
8 |
10 |
2.5 |
25 ~ 150 |
| M20 |
34 |
28 |
18 |
90 |
45 |
9 |
11 |
2.5 |
30 ~ 150 |
| (M22) |
38 |
32 |
20 |
100 |
50 |
10 |
12 |
2.5 |
30 ~ 150 |
| M24 |
43 |
36 |
22 |
112 |
56 |
11 |
13 |
3 |
35 ~ 150 |
|
|
|
2종 |
Unit : mm |
|
|
|
| 나사호칭
(d) |
A
최소 |
B
약 |
C
최소 |
D |
H |
G1
최대 |
G2
최대 |
k
약 |
길이
L |
| M3 x 0.5 |
6.5 |
4 |
3 |
17 |
9 |
3 |
4 |
0.6 |
5 ~ 40 |
| M4 x 0.7 |
6.5 |
4 |
3 |
17 |
9 |
3 |
4 |
0.8 |
6 ~ 40 |
| M5 x 0.8 |
8 |
6 |
4 |
21 |
11 |
3.5 |
4.5 |
0.9 |
8 ~ 50 |
| M6 |
10 |
7 |
4.5 |
27 |
13 |
4 |
5 |
1 |
8 ~ 60 |
| M8 |
13 |
10 |
6 |
31 |
16 |
4.5 |
5.5 |
1.2 |
12 ~ 80 |
| M10 |
16 |
12 |
7.5 |
36 |
18 |
5.5 |
6.5 |
1.5 |
14 ~ 100 |
| M12 |
20 |
16 |
9 |
48 |
23 |
7 |
8 |
2 |
18 ~ 100 |
| (M14) |
20 |
16 |
9 |
48 |
23 |
7 |
8 |
2 |
20 ~ 120 |
| M16 |
27 |
22 |
12 |
68 |
35 |
8 |
9 |
2 |
22 ~ 120 |
| (M18) |
27 |
22 |
12 |
68 |
35 |
8 |
9 |
2.5 |
25 ~ 150 |
| M20 |
27 |
22 |
12 |
68 |
35 |
8 |
9 |
2.5 |
30 ~ 150 |
|
