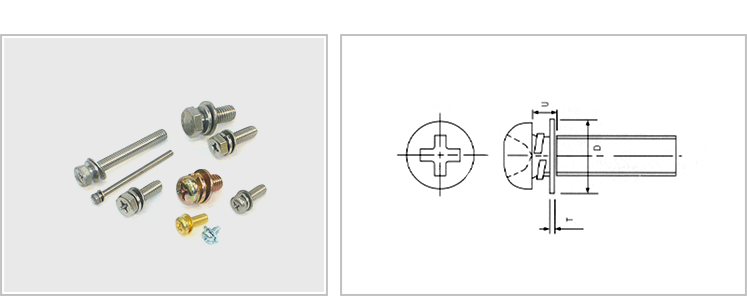

규격 JIS B1256 |
Unit : mm |
|
|
|
| 구
분 |
M2 |
M2.6 |
M3 |
M3.5 |
M4 |
M4.5 |
M5 |
M6 |
M8 |
| D
(외경) |
5.5 |
6.5 |
7 |
9 |
9 |
10 |
10 |
12.5 |
17 |
| T
(두께) |
0.3 |
0.5 |
0.5 |
0.5 |
0.8 |
0.8 |
1 |
1.6 |
1.6 |
| 평탄허용치 |
0.05 |
0.05 |
0.05 |
0.05 |
0.1 |
0.1 |
0.1 |
0.2 |
0.2 |
|
|
|

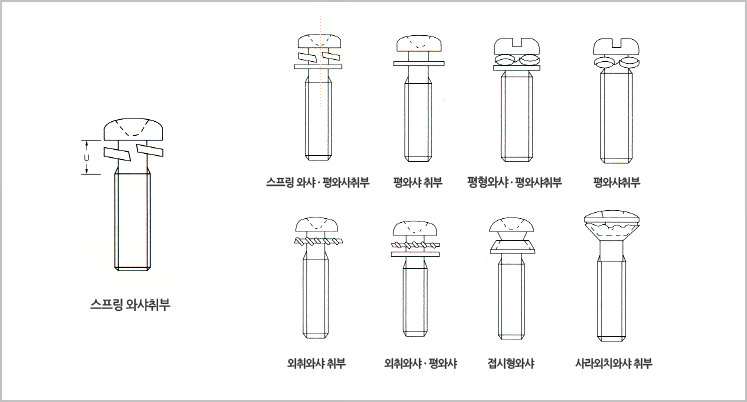

불완전 나사부 치수(U) JIS B 1188 |
Unit : mm |
|
|
|
| 구
분 |
M2 |
M2.6 |
M3 |
M3.5 |
M4 |
M5 |
M6 |
M8 |
| (파형)
스프링와샤 |
1.8 |
2.1 |
2.4 |
2.8 |
3.5 |
4.3 |
5.1 |
6.7 |
| 평와샤 |
1.1 |
1.4 |
1.5 |
1.7 |
2.3 |
2.7 |
3.7 |
4.2 |
스프링(파형)와샤
+ 평와샤 |
2.1 |
2.7 |
3.0 |
3.4 |
4.4 |
5.4 |
6.9 |
8.4 |
| 외치와샤 |
- |
- |
1.9 |
2.1 |
2.3 |
2.8 |
3.2 |
4.2 |
| 외치와샤
+ 평와샤 |
- |
- |
2.5 |
2.7 |
3.2 |
3.9 |
5.0 |
5.9 |
| 접시와샤 |
- |
- |
1.7 |
- |
2.3 |
2.7 |
3.3 |
4.3 |
| 사라
외치와샤 |
- |
- |
3.4 |
4.0 |
4.6 |
5.4 |
6.6 |
8.3 |
|
