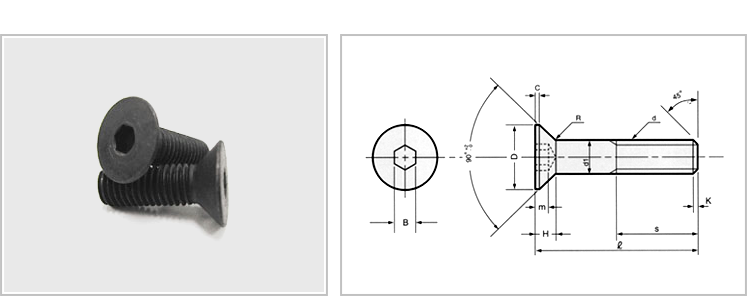

Dimensions Unit : mm
Nom
Size
d		 d1 D H B m R K C S
최대 최소 최대 최소 최대 최대 최소 최대 최소 approx 최대 approx min Thread
Length
M3 3.0 2.86 6.0 5.7 1.7 2.046 2.006 1.2 0.95 0.1 0.8 0.25 12
4 4.0 3.82 8.0 7.6 2.3 2.566 2.506 1.8 1.55 0.2 1.0 0.3 14
5 5.0 4.82 10.0 9.6 2.8 3.066 3.006 2.3 2.05 0.2 1.2 0.3 16
6 6.0 5.82 12.0 11.6 3.3 4.085 4.010 2.5 2.25 0.3 1.5 0.4 18
8 8.0 7.78 16.0 15.6 4.4 5.085 5.010 3.5 3.2 0.5 1.8 0.4 22
10 10.0 9.78 20.0 19.5 5.5 6.085 6.010 4.4 4.1 0.5 2.2 0.5 26
12 12.0 11.73 24.0 23.5 6.5 8.103 8.013 4.6 4.3 1 2.5 0.5 30
16 16.0 15.73 30.0 29.5 7.5 10.103 10.013 5.3 5.0 1 3.0 0.5 38
Dimensions Unit : mm
Nom
Size
d		 ℓ
Tensile
(kgf) 		Load
[N]
Fully threaded Half threaded
M3   8 10 12 14 15 16 18 20 25 30 35 40
530 [5,200]
4 8 10 12 14 15 16 18 20 25 30 35 40
930 [9,100]
5 10 12 14 15 16 18 20 25 30 35 40 45 50
1,500 [14,710]
6 12 14 15 16 18 20 25 30 35 40 45 50 60
2,130 [20,890]
8 14 15 16 18 20 25 30 35 40 45 50 60 70 80
3,880 [38,050]
10   16 18 20 25 30 35 40 45 50 60 70 80 90 100
6,150 [60,310]
12     20 25 30 35 40 45 50 60 70 80 90 100
8,900 [87,280]
16       30 35 40 45 50 60 70 80 90 100
16,600 [162,800]
Tolerance on s Unit : mm   Tolerance on s Unit : mm
Division of S Tolerance
18
+2
0
18 ~ 30
+3
0
30
+4
0

Division of
ℓ		 M3 ~ M10 M12 ~ M16
50 ± 0.4 ± 0.5
50 ~ 120 ± 0.5 ± 0.6
120 ~ 250 ± 0.6 ± 0.7
